L-tüüpi pagoodi veetoru pistik

Toote tüübid

Hiina professionaalse L-tüüpi pagoodi veetoruühenduste tootjana pakub Shenchi kahte peamist tootetüüpi:

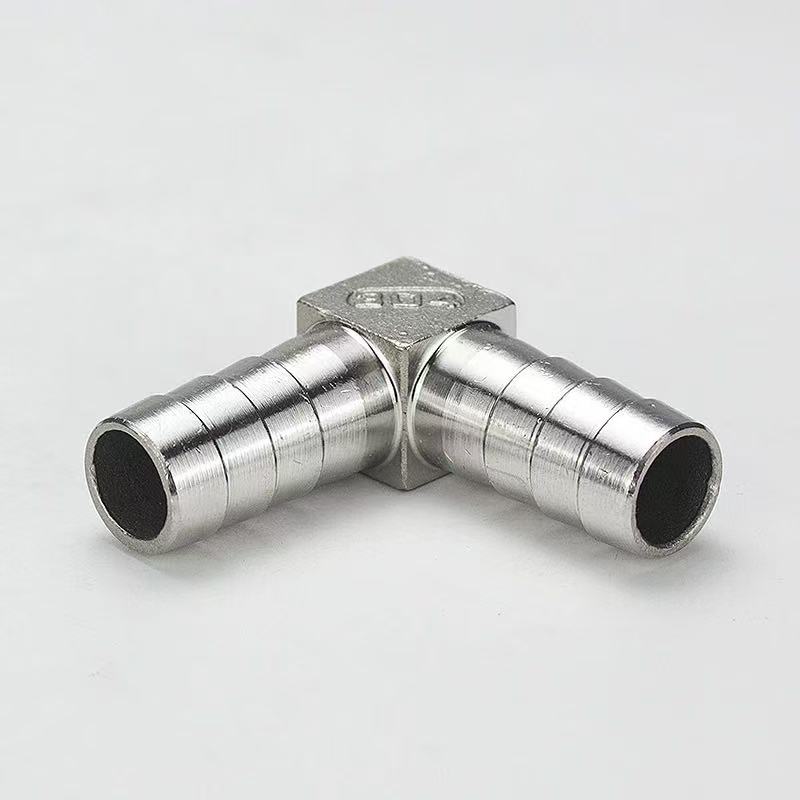

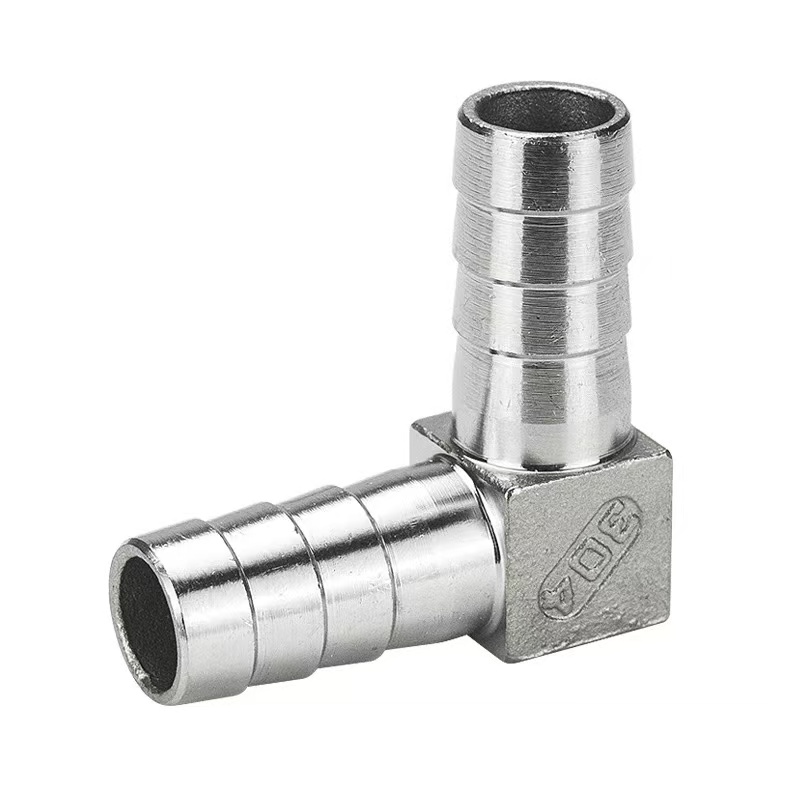

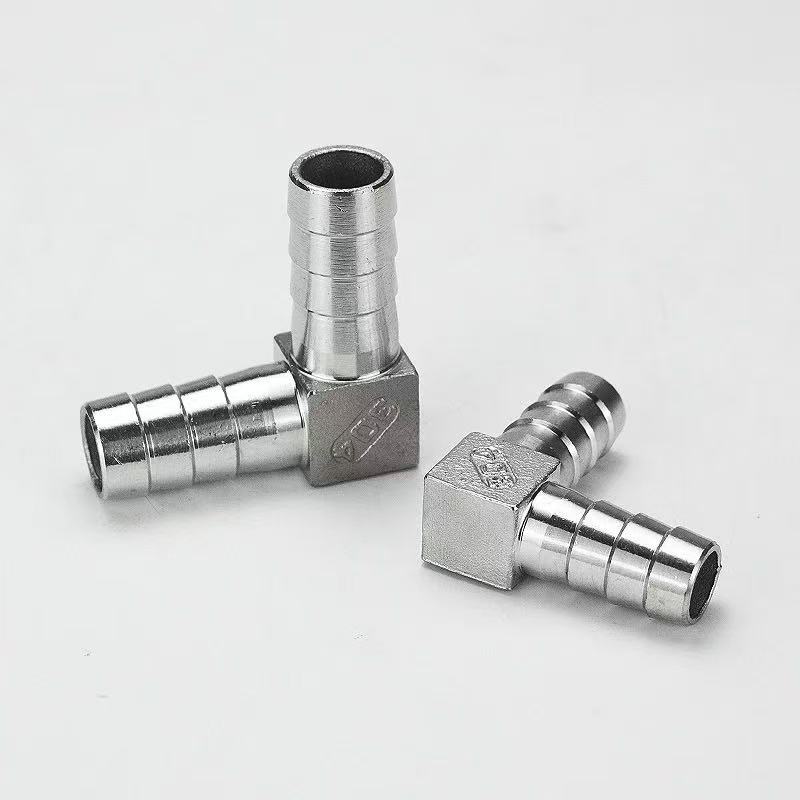

L-tüüpi pagoodi veetoru pistik: mõlemal otsal on okastriga pagoodi struktuur, mis on loodud 90-kraadise suunaühenduse loomiseks kahe painduva vooliku vahel.

L-tüüpi isakeermega pagoodipistik: ühes otsas on okastriga pagoodi struktuur painduva voolikuga ühendamiseks, samas kui teises otsas on välised (väliskeermed), mis on loodud 90-kraadise suunaühenduse loomiseks vooliku ja sisemise (ema)keermega pordiga seadme vahel.

Mõlemal tüübil on 90-kraadise nurga all olev disain, millel on identsed spetsifikatsioonid okastriga pagoodi otste jaoks. Need on saadaval erinevate materjalidega: 304 roostevaba teras, 316L roostevaba teras või messing. Peamine erinevus seisneb ühendusmeetodis: esimene hõlbustab vooliku ja vooliku vahelist otseühendust, teine ​​aga üleminekut vooliku ja seadme vahel, pakkudes seeläbi paindlikke valikuvõimalusi, mis sobivad erinevate paigaldusstsenaariumidega.

Mis vahe on L-tüüpi pagoodi veetoru konnektoril ja L-tüüpi pagoodkeermega isase pistikul?

Põhiline erinevus: Shenchi L-tüüpi pagoodi veetoruühendusel on kaheotsaga liides (mõlemad otsad on okastriga pagoodipead, mis on mõeldud otse painduvate voolikutega ühendamiseks). L-tüüpi meessoost keermestatud pagoodühenduse ühes otsas on väliskeere ja teises otsaga pagood, mis on ette nähtud painduva vooliku ühendamiseks sisekeermetega jäiga toru või klapi korpusega. Shenchi’s suure jõudlusega L-tüüpi pagoodi veetoruühendused on sepistatud messingist või 304/316L roostevabast terasest; nende 90-kraadine täisnurga struktuur sobib ideaalselt torujuhtmete ümbersuunamiseks. Kaheotsaga disain tagab tiheda ja kindla haarde—eriti kui see on ühendatud voolikuklambritega—eraldumise ja lekke vältimiseks. Need liitmikud pakuvad suurepärast vastupidavust survele, korrosioonile ja vananemisele. 316L roostevabast terasest variant sobib spetsiaalselt väga söövitavasse keskkonda, nagu näiteks merevesi või keemiline töötlemine. Lihtne paigaldada, need liitmikud sobivad ideaalselt madala rõhu voolikute ühendamiseks torustiku, pneumaatiliste süsteemide ja tööstuslike vedelike rakendustes, pakkudes erakordset stabiilsust ja vastupidavust.

Toote spetsifikatsioonid

Paigaldusjuhised

Shenchi kaubamärgi L-Type Pagoda Water Pipe Connector, mis on toodetud riiklike standardite järgi, on lihtne paigaldada. Usaldusväärse ühenduse tagab alltoodud sammude järgimine.

1. samm: vooliku lõikamine

Kasutage spetsiaalset voolikulõikurit, et lõigata vooliku ots nelinurkselt ja tasaseks, vältides nurga all olevaid lõikeid või jäsemeid, et tagada täiuslik sobivus pagoodi ogadele. Põimitud või tugevdatud voolikute puhul on servade tihendamiseks ja kulumise vältimiseks soovitatav kasutada kuumlõikamismeetodit.

2. samm: pagood lõpetage ühendus

Sisestage voolik vertikaalselt pagoodi otsa, kuni vooliku esikülg puutub kokku pagoodi liitmiku põhjaga. Pagoodokkad on astmelise disainiga, mis loob pärast vooliku sisestamist mitu tihendusrõngast. Kõrgsurverakenduste puhul kinnitage ühendus roostevabast terasest voolikuklambri või vedruklambriga; klamber tuleks asetada teise ja kolmanda pagoodi oga vahele.

3. samm: keermestatud otsa ühendus

Valige keermestatud otsa jaoks sobiv tihendusmeetod selle spetsifikatsioonide alusel: G-keermed (paralleelsed torukeermed) vajavad tihendamiseks kummist või vasest tihendit; NPT- või R-keermed (kitsenevad torukeermed) vajavad enne pingutamist mähkimist 3–5 keerdu PTFE keermetihendiga. Pingutamisel rakendage mutrivõtit liitmiku kuusnurksele korpusele, et vältida pöördemomendi ülekandumist vooliku ühenduspunkti.

4. samm: rõhu testimine

Paigaldamise lõpetamisel tehke staatilise rõhu test 1,5-kordse süsteemi töörõhuga. Kui pärast selle rõhu hoidmist 3 minuti jooksul lekkeid ei täheldata, on koost kasutamiseks valmis. Selle seeria vastava L-tüüpi keermestatud pagoodliidese paigaldusprotseduur on identne – erineb ainult keermetüübi poolest –, mis võimaldab paindlikku valikut konkreetsete liidesenõuete alusel.

Rakendusväljad

1. Veetöötlusseadmed

L-tüüpi Pagoda veetoru pistik on mõeldud 90-kraadise suuna ühendamiseks PE ja PU torude vahel veepuhastites, veepehmendajates ja RO (pöördosmoosi) süsteemides. Kui see on valmistatud 316L roostevabast terasest, vastab see toidukvaliteediga sanitaarnõuetele. Täiendav samasse seeriasse kuuluv L-tüüpi isase keermestatud pagoodipistik on saadaval rakenduste jaoks, kus seadme liidesel on sisemine (emakeere).

2. Pneumaatilised automatiseerimissüsteemid

Kasutatakse pneumaatiliste torude suunamiseks õhukompressorites, pneumaatiliste ventiilide kollektorites ja automatiseeritud koosteliinides. Selle L-kujuline struktuur hoiab kokku seadmesisese ruumi, samas kui ühilduvus kiirühenduspesadega hõlbustab kiiret kokkupanekut, lahtivõtmist ja hooldust.

3. Sanitaartehnika ja kodumasinad

Ühendab nutikate tualettide, nõudepesumasinate, pesumasinate ja sarnaste seadmete vee sisselaskevoolikud. Messingist valmistatud L-tüüpi Pagoda veetoruliitmik pakub suurepärast soojusjuhtivust, mistõttu sobib see kuuma veetorustiku jaoks. L-tüüpi isase keermestatud pagoodipistik on loodud mahutama laiemat valikut imporditud seadmetes leiduvaid liidesestandardeid.

4. Tööstuslikud jahutus- ja määrimissüsteemid

Kasutatakse tööpinkide jahutusliinides ja hüdraulilistes määrimissüsteemides. Roostevabast terasest konstruktsioon tagab suurepärase korrosioonikindluse, võimaldades usaldusväärset jõudlust nõudlikes keskkondades, mis hõlmavad õliudu, lõikevedelikke ja sarnaseid keerukaid töötingimusi.
