45-kraadine kuusnurkne isaskeermega küünarnuki kinnitus

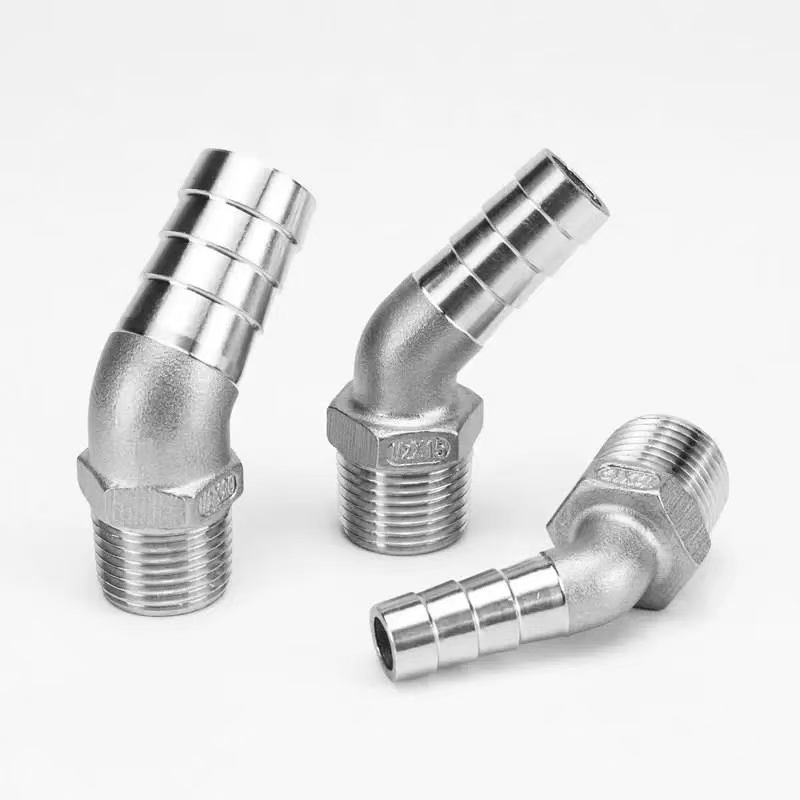

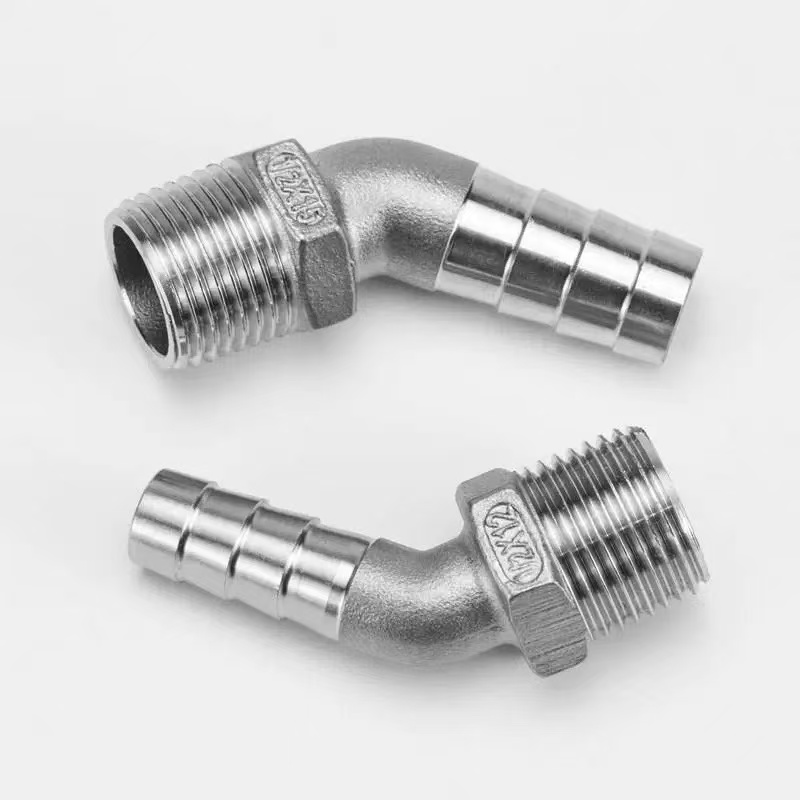

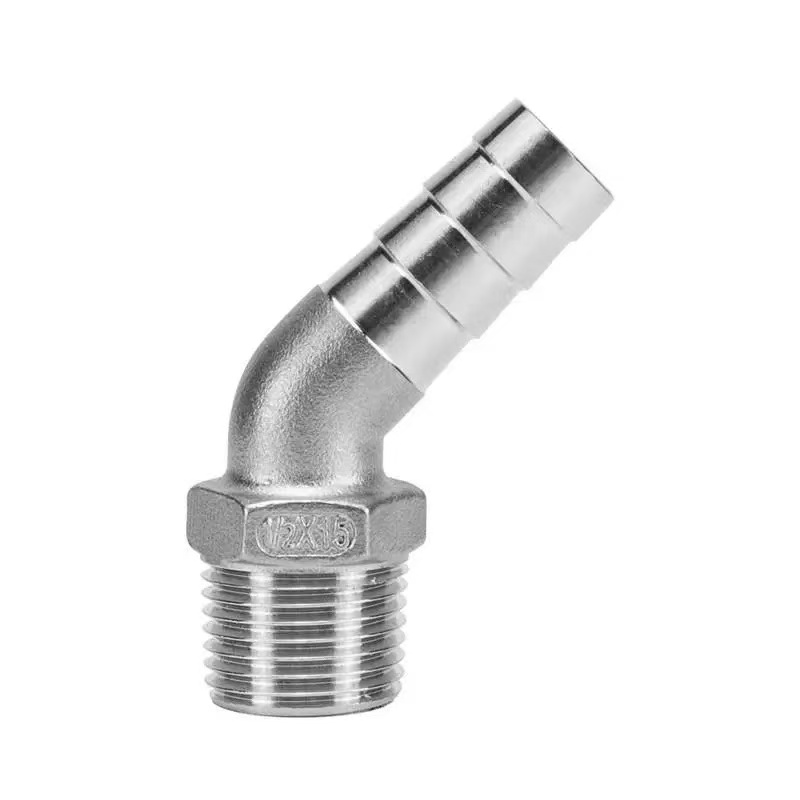

Shenchi tehase 45-kraadine kuusnurkne keermega põlveliitmik on spetsiaalselt loodud rakenduste jaoks, mis nõuavad sujuvalt 45-kraadist suunamuutust jäigalt torustikult painduvatele voolikutele üleminekul. Selle väliskeerme ots kruvib tihedalt vastava sisekeermega liitmikusse, tagades metallist torusüsteemis lekkekindla tihendi. Kui vooliku ots on painduvasse voolikusse sisestatud, kasutab see rida vastupidise nurga all olevaid ogasid, et kindlalt vooliku siseseinast kinni hoida; voolikuklambriga kinnitatuna loob see tugeva ja libisemisvastase ühenduse. 45-kraadise nurga all olev disain vähendab vedeliku voolutakistust võrreldes tavaliste 90-kraadiste põlvedega, muutes selle ideaalseks torusüsteemide jaoks, kus rõhukadu minimeerimine on kriitiline nõue. Lisaks hõlbustab liitmiku keskel asuv kuusnurkne korpus hõlpsat juurdepääsu tööriistadele ning võimaldab kiiret ja tõhusat paigaldamist.

Toote spetsifikatsioonid

Keermestatud/okastega ühendus

Shenchi 45-kraadise kuusnurkse keermega küünarnuki liitmikul on kahe liidesega disain, mis võimaldab usaldusväärset üleminekut jäiga torude ja painduvate voolikute vahel:

Väliskeerme ots: Täppistöödeldud väliskeermed vastavad rangelt rahvusvahelistele standarditele (saadaval on BSPT/NPT valikud). Neid iseloomustab keerme erakordne korrapärasus ja need moodustavad metall-metalli tihendi, kui neid pingutada sisekeermega liitmike, ventiilide või seadmete vastu, tagades usaldusväärse tihendi ilma liigse pöördemomendita. Keermepinnad on siledad ja jämevabad, vältides paarituvate keermete kahjustamist paigaldamise ajal.

Okkasega ots: sellel otsal on mitme rõngaga okastrastruktuur optimeeritud hammaste nurkade ja sügavustega. Kui painduv voolik on sisestatud, kinnituvad ogad vooliku siseseina sisse, et luua mitmepunktiline mehaaniline haare. Roostevabast terasest voolikuklambriga kinnitamisel saavutab koost väljatõmbetakistuse üle 50 kg. Okkasega ots on saadaval laias suuruses, mis sobib erinevate painduvate voolikutega, mille siseläbimõõt on vahemikus 3 mm kuni 25 mm.

Surve reiting

Shenchi 45-kraadine kuusnurkne keermega põlveliitmik pakub kindlaksmääratud survetasemeid, et vastata erinevate töötingimuste nõuetele:

Standardrõhk: 1,6 MPa – sobib enamikule elamu-, äri- ja kergetööstuslikele rakendustele, nagu veevarustussüsteemid, põllumajanduslik niisutus ja üldised tööstuslikud jahutusveesüsteemid.

Kõrgsurvevalik: 316L roostevabast terasest seeria nimiväärtus on kuni 2,5 MPa – see sobib suurema rõhu nõudega rakendustele, nagu hüdrosüsteemid ja kõrgsurvepuhastusseadmed.

Testimise tagamine: iga nende Hiinas toodetud 45-kraadise kuusnurkse keermestatud põlveliitmike partii läbib tehases range survekatse. Katserõhk on seatud 1,5-kordsele töörõhule, mis tagab pikaajalise, stabiilse ja lekkevaba töö nimirõhul.

Temperatuuri-rõhu kõver: töötemperatuuri vahemikus -20 °C kuni 120 °C jääb rõhk konstantseks; väljaspool seda temperatuurivahemikku tuleb lubatud töörõhku standardjuhiste kohaselt alandada.

Koostalitlusvõime ja ühilduvus

Shenchi 45-kraadise kuusnurkse keermega küünarnuki liitmik on välja töötatud, võttes täielikult arvesse globaalse turu koostalitlus- ja ühilduvusnõudeid:

Keermestandardite ühilduvus: saadaval erinevates keermestandardites, sealhulgas BSPT (Briti standardtoru koonus) ja NPT (American National Pipe Taper), et tagada ühilduvus erinevate piirkondade torusüsteemidega. Kliendid saavad valida sobivad niidi spetsifikatsioonid vastavalt oma sihtturgudele.

Vooliku varre suuruste vahemik: Vooliku varre otsal on lai valik välisläbimõõdu spetsifikatsioone, mis hõlmavad suurusi 1/4 tolli kuni 1 tolli (umbes 6–25 mm). See tagab ühilduvuse enamiku praegu turul saadaolevate painduvate voolikutüüpidega, sealhulgas PVC-, kummi-, põimitud ja PU-voolikutega.

Materjalide ühilduvus: pakutakse kahes roostevabast terasest klassis – 304 ja 316L –, et vastata erinevatele kandjaga ühilduvusnõuetele. Klass 304 sobib vee ja kergelt söövitava keskkonna jaoks, klass 316L aga sobib ideaalselt kasutamiseks õlide, maagaasi ja väga söövitava keskkonnaga.

Brändidevaheline koostalitlusvõime: toodetud rangelt kooskõlas rahvusvaheliste standarditega, Shenchi suure jõudlusega 45-kraadise kuusnurkse keermega küünarnuki liitmikud on täielikult asendatavad suuremate kodumaiste ja rahvusvaheliste kaubamärkide liitmikega, kõrvaldades ühilduvusprobleemid.

Miks valida meid?

1. Tehase otsehind

Peamise allika tootjana kõrvaldab Shenchi vahendajad, et pakkuda klientidele meie 45-kraadise kuusnurkse keermega küünarnuki liitmike klientidele soodushindu. See tagab suurepärase väärtuse – parema hinna samaväärse kvaliteedi või kõrgema kvaliteedi sama eelarve eest.

2. Rangi kvaliteedikontroll

Alates hetkest, kui tooraine jõuab meie tehasesse kuni valmistoodete lahkumiseni, läbib iga Hiinas toodetud 45-kraadise kuusnurkse keermega küünarnuki liitmik mitmeastmelise kontrolli. Rakendame rangeid kontrolle, sealhulgas materjali spektroskoopilist analüüsi, keerme Go/No-Go mõõtmist ja rõhu testimist, et tagada toote absoluutne järjepidevus.

3. Tugev kohandamisvõimalus

Shenchi toetab nii ODM-i kui ka OEM-i kohandamist, võimaldades meil kohandada spetsifikatsioone, mõõtmeid, keermestandardeid, materjaliklasse ja pinnaviimistlusi vastavalt kliendi konkreetsetele nõuetele. Pakume kõikehõlmavat ühtset teenust – alates esialgsest disainist ja vormiarendusest kuni masstootmise ja lõpliku tarnimiseni.
