Toruliitmike juhend

Meie kaasaegsesse maailma vett, gaasi ja juhtimist tarnivas tohutus torustikuvõrgus pööratakse sageli tähelepanu torudele endile või voolu juhtivatele ventiilidele. Kuid keerukate, funktsionaalsete ja usaldusväärsete süsteemide tõelised võimaldajad on alandlikudtoruliitmikud. Need olulised komponendid on pistikud, suunajad ja adapterid, mis muudavad toru sirged pikkused sihipärasteks vooluringideks. Nende tüüpide, funktsioonide ja valikukriteeriumide mõistmine on iga eduka vedeliku või gaasi käitlemise projekti jaoks ülioluline.

Põhifunktsioonid: rohkem kui lihtsalt ühendamine

Liitmikud teenivad lisaks lihtsale ühendamisele mitmeid olulisi eesmärke:

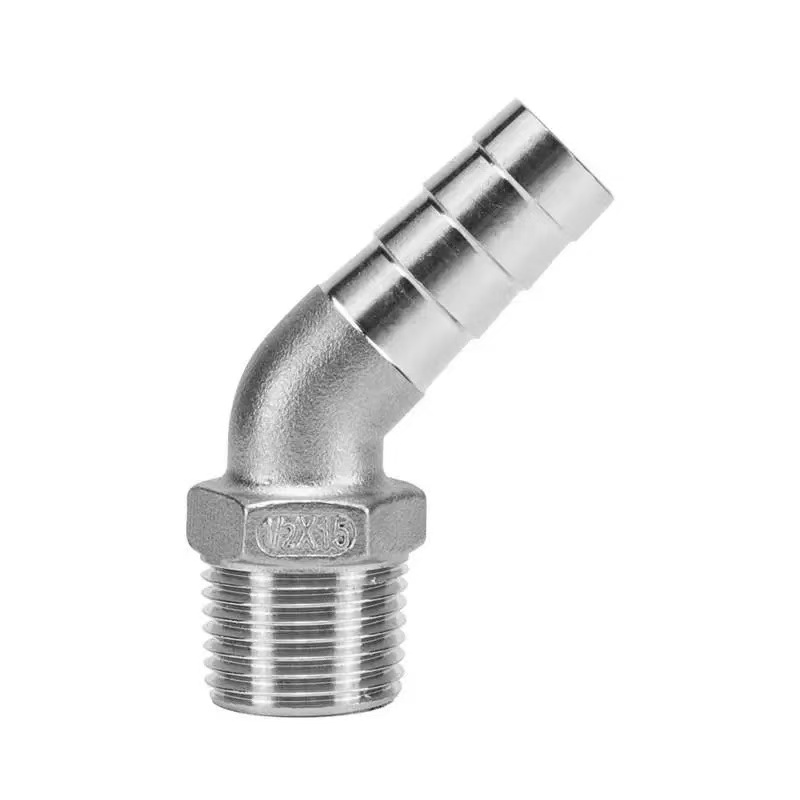

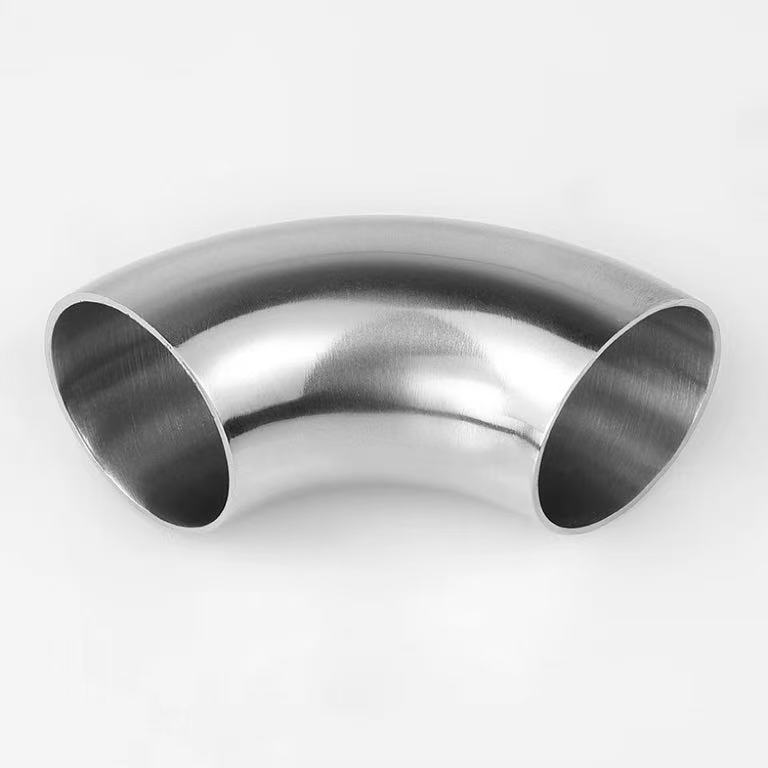

*   Suuna muutmine: põlved (tavaliselt 45° või 90°) suunavad torustiku ümber takistuste või piki konstruktsioonikontuure.

*   Voo jaotus või kombinatsioon: Teesid ja ristid jagavad ühe voo mitmeks haruks või ühendavad mitu sissevoolu üheks.

*   Suuruse kohandamine: reduktorid ja läbiviigud ühendavad erineva läbimõõduga torusid sujuvalt.

*   Liini pikendus: liitmikud ühendavad kaks sama suurusega toru sirgjooneliselt.

*   Pordi loomine: niplid ja sadulad pakuvad juurdepääsupunkte kraanidele, mõõteriistadele või abiliinidele.

*   Lõpetamine: korgid ja pistikud sulgevad toru otsa kas püsivalt või ajutiselt.

Peamised atribuudid: materjal, ühendus ja disain

Õige kinnituse valimine sõltub kolmest peamisest atribuudist:

1.  Materjal: liitmik peab ühilduma nii toru materjali kui ka sellega kantava keskkonnaga (vedelik/gaas).

   *   Vask ja messing: sobib suurepäraselt joogivee, kütte ja teatud gaasirakenduste jaoks. Vastupidav korrosioonile ja seda on lihtne paigaldada jootmise või pressimise teel.

   *   Süsinikteras ja roostevaba teras: standard tööstuslikele, kõrgsurve- ja kõrgtemperatuursetele rakendustele (aur, õli, kemikaalid). Pakub ülimat tugevust. Roostevaba tagab parema korrosioonikindluse.

   *   PVC, CPVC ja PEX: domineerivad tänapäevaste torustike, niisutus- ja madalsurvekeemialiinide valdkonnas. Kerge, korrosioonikindel ja sageli kasutatakse lahustiga keevitus- (PVC) või press-/pressimisühendusi (PEX).

   *   Tempermalm: tuntud oma keermestatud konfiguratsioonide sitkuse poolest, mida kasutatakse tavaliselt raskeveokite gaasi- ja hüdroliinides.

2.  Ühendamismeetod: see määrab, kuidas liitmik toruga liidestub.

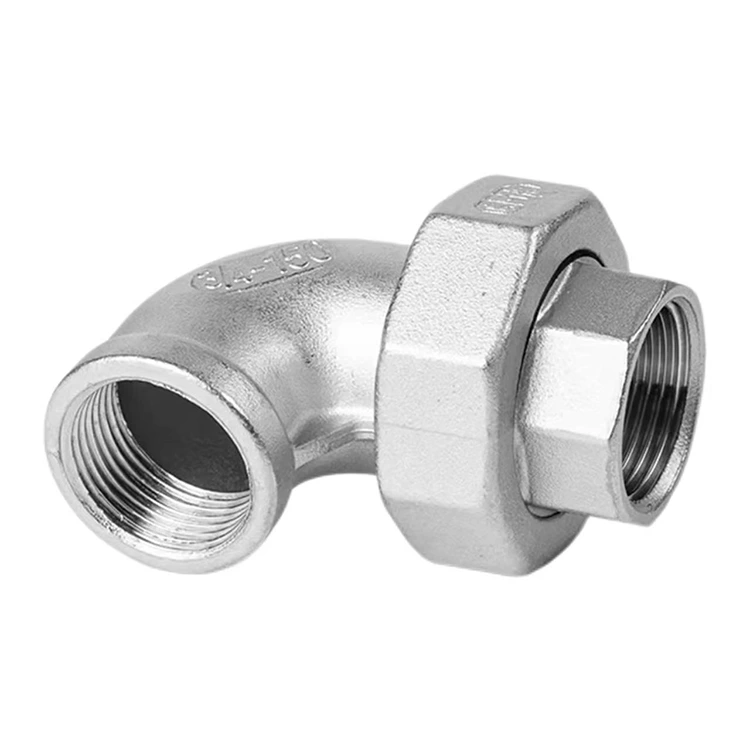

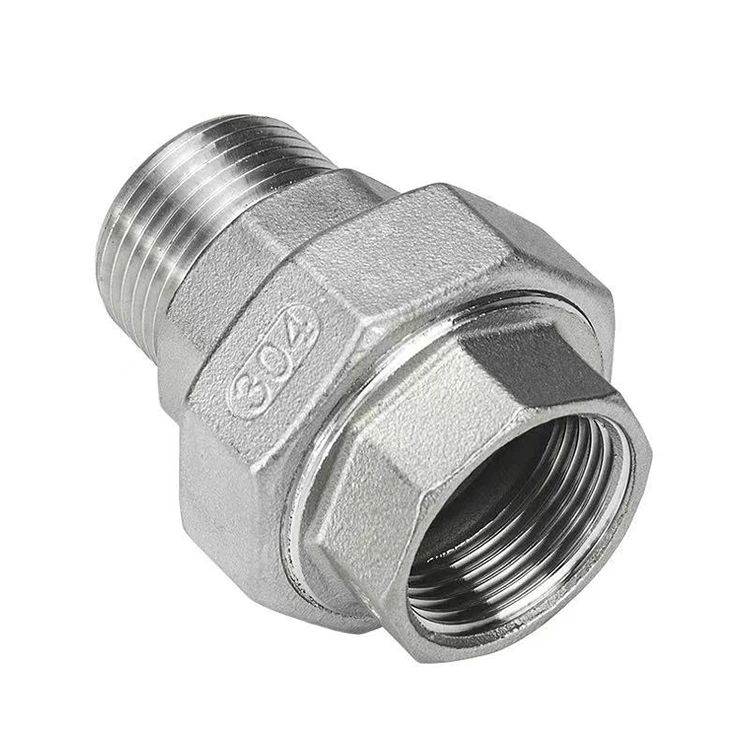

   *   Keermestatud (kruviga): klassikaline, mitmekülgne meetod, mis kasutab kitsenevaid (NPT) keermeid. Ideaalne rasket hooldust nõudvatele süsteemidele, põllul tehtavatele modifikatsioonidele ja tugevatele ühendustele, kus võib vaja minna lahtivõtmist. Lekkekindla vuugi jaoks on vaja hermeetikut.

   *   Joodetud/jooted (pesakeevitus): peamiselt vase ja terase jaoks. Loob püsiva, sileda ja väga töökindla liitekoha, sulatades täitematerjali liitmikupesa ja toru vahelisse pilusse. Hädavajalik suure terviklikkusega torustike ja kriitiliste protsesside jaoks.

   *   Press-Fit: kaasaegne meetod, mis kasutab spetsiaalseid tööriistu sisemise O-rõngaga liitmiku toru külge surumiseks. Pakub kiiret, puhast ja väga usaldusväärset ühendust ilma kuumuse ja keermeteta. Kiiresti kasutusele võetud kaubanduslikes sanitaartehnilistes ja hüdroonikasüsteemides.

   *   Push-to-Connect: lihtsaim paigaldusmeetod ajutiste või juurdepääsetavate liinide jaoks (nt suruõhk, mõõteriistad). Tsang ja O-rõnga mehhanism võimaldavad tööriistavaba ühendamist ja vabastamist.

   *   Lahusti keevisõmblus: kasutatakse plastikust (PVC/CPVC) süsteemide jaoks. Keemiline lahusti sulatab ja sulatab toru ja liitmiku üheks monoliitseks tükiks.

3.  Rõhureiting ja standardid:Toruliitmikudon toodetud kindlatele rõhuklassidele (nt loend 40, 80, klass 150, 300) ja peavad vastama tööstusstandarditele (ASTM, ASME, EN). Süsteemi maksimaalse töörõhuga võrdse või sellest suurema rõhuga liitmiku valimine ei ole ohutuse tagamiseks vaieldav.

Valikujuhend: sobivuse sobitamine ülesandega

Loogiline valikuprotsess tagab süsteemi terviklikkuse:

1. Teenuse määratlemine: milline vedelik või gaas? Mis temperatuuril ja rõhul? Kas see on söövitav? (nt kuum joogivesi, 80°C, 6 baari).

2.  Valige toru materjal: lähtudes teenindustingimustest ja eelarvest (nt vask).

3.  Valige ühendusviis: tasakaalustage jõudlus, installioskused ja tulevased juurdepääsuvajadused (nt kiiruse ja töökindluse tagamiseks pressitav).

4. Määrake liitmiku tüüp ja suurus: määrake vajalik funktsioon (nt 90° põlve, 22 mm x 22 mm).

5.  Kontrollige ühilduvust: veenduge, et liitmiku materjal, tihendusmeetod ja rõhuklass ühilduvad täielikult valitud toru ja süsteemi parameetritega.

Järeldus: süsteemi terviklikkuse alus

Toruliitmikud on torusüsteemide keeles kriitilised kirjavahemärgid. Nende õige valik ja paigaldamine on süsteemi pikaealisuse, ohutuse ja tõhususe aluseks. Kuigi need võivad töötada väljaspool silma, on kvaliteetsete ja sobivate liitmike määramine üks mõjukamaid otsuseid, mida insener, töövõtja või paigaldaja saab teha. Vedeliku dünaamika keerukas tantsus on need komponendid vaiksed, vankumatud partnerid, mis tagavad, et kõik voolab nii, nagu kavandatud.
