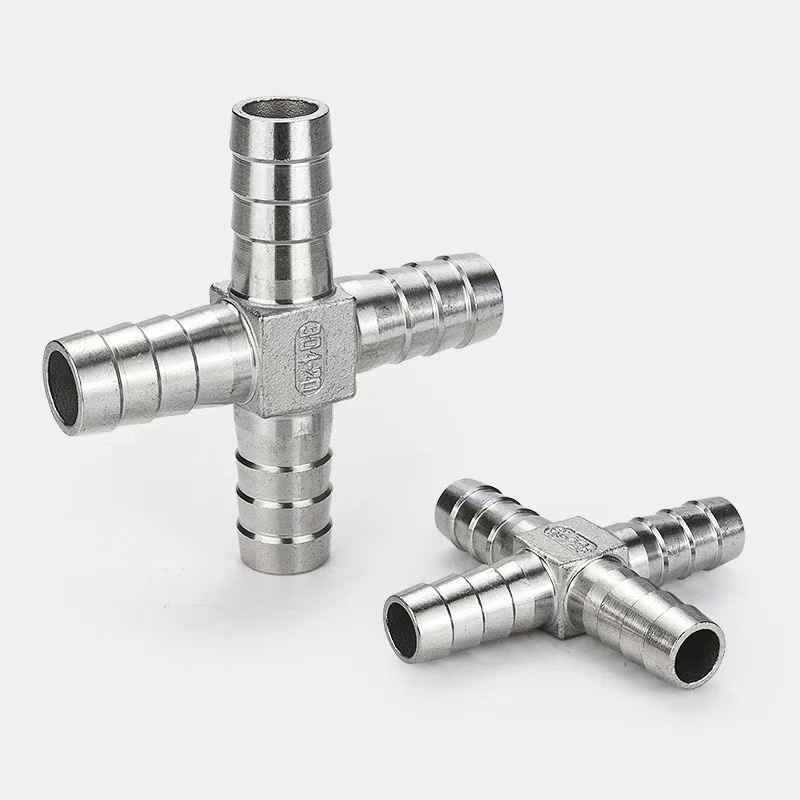

Risttüüpi Pagoda veetoruliitmik

Hiinas tegutseva professionaalse toruliitmike tootjana pakub Shenchi Factory Cross-Type Pagoda Water Pipe Fitting - neljasuunalist ümbersuunamiskomponenti. Selle põhikorpusel on neli ristikujulist "pagoodi" (okastega) porti, mis on konstrueeritud nii, et üks vedeliku sisend jaotatakse ühtlaselt kolmeks haruliiniks või ühendaks mitu sisendit üheks. Messingist, 304 roostevabast terasest või 316L roostevabast terasest valmistatud toode on erakordse korrosioonikindlusega ja sobib kasutamiseks veepuhastuses, pneumaatilistes süsteemides, põllumajanduse niisutusseadmetes ja meditsiiniseadmetes. Okkastritel on libisemisvastane soonekujundus; kui neid kasutatakse koos voolikuklambritega, tagavad need turvalise ühenduse, hõlbustavad paigaldamist ja võimaldavad tõhusat "üks sisse, kolm välja" vedeliku ümbersuunamist.

Toote spetsifikatsioonid

Põhikirjeldus

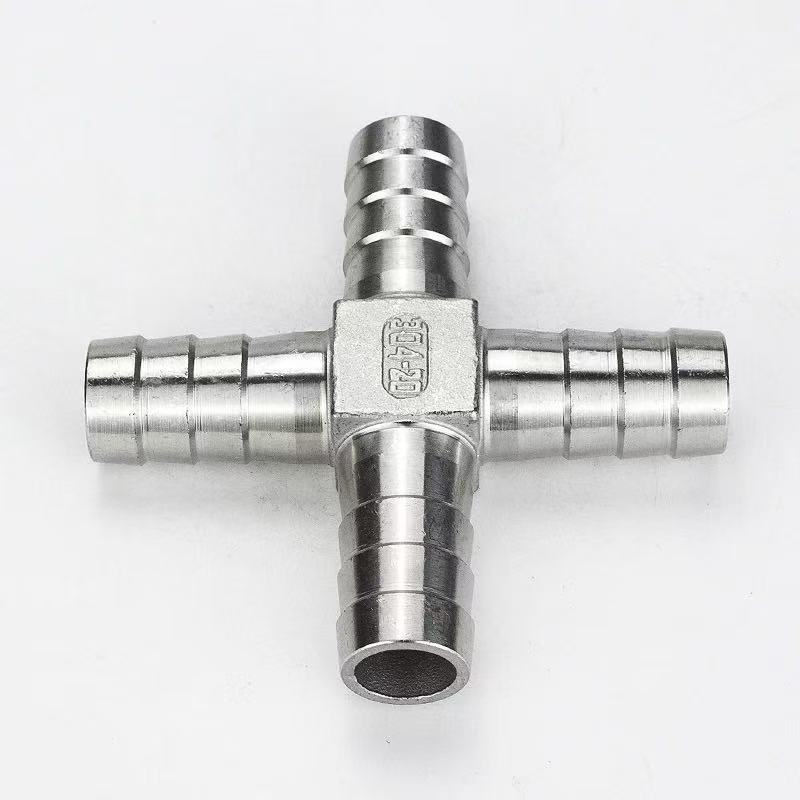

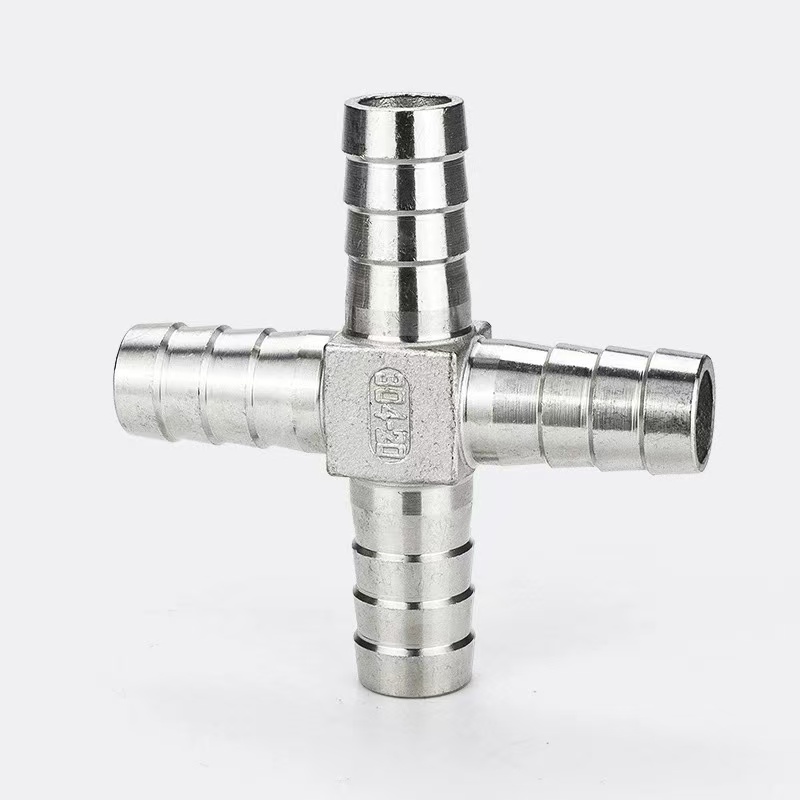

Cross-Type Pagoda veetoru liitmik on neljasuunaline vedeliku suunamise komponent. Selle põhikorpusel on neli pagoodistiilis ristkonfiguratsioonis asetsevat okastporti, mis on mõeldud ühe vedelikuvoo ühtlaseks jaotamiseks kolmeks haruliiniks või mitme vedelikuvoo koondamiseks ühte kanalisse.

1. Ristikujuline neljasuunaline struktuur: neli porti on paigutatud risti 90-kraadise nurga all, koosnedes ühest sisendist ja kolmest väljalaskeavast. Sisend- ja väljundkonfiguratsiooni saab vastavalt paigaldussuunale paindlikult reguleerida, võimaldades erinevaid ühendusrežiime, nagu üks-kolm-väljund või kolm-ühes-väljund.

2. Pagoodistiilis okastraat: igal pordil on järk-järgult kitsenev, mitmeastmeline okastprofiil. Painduva vooliku sisestamisel tekitavad need ogad vastu vooliku siseseina mitu tihendusrõngast; kui see on kinnitatud roostevabast terasest voolikuklambriga, on tekkiv väljatõmbetakistus oluliselt suurem kui tavaliste sirge sisestusliitmike puhul.

3. Tõhus ümbersuunamisvõimalus: võrreldes mitme T-liitmiku järjestikuse kasutamisega, teostab risttüüpi struktuur üks-kolm-välja ümbersuunamise ühes seadmes. See vähendab liitmike koguarvu ja võimalikke lekkekohti, mille tulemuseks on puhtam ja voolujoonelisem torustiku paigutus.

Kõrge kohanemisvõime

Shenchi Cross-Type Pagoda veetoruliitmik demonstreerib erakordset kohanemisvõimet, mis suudab täita torujuhtmete ühendamise nõudeid erinevate stsenaariumide ja spetsifikatsioonide korral:

Kohanemisvõime spetsiifilised mõõtmed:

Pehme vooliku ühilduvus: okaspagood ühildub paljude pehmete voolikute materjalidega (sh PU, PE, PVC, silikoon, nailon ja kumm), mistõttu on see laialdaselt rakendatav sellistes valdkondades nagu veetöötlus, pneumaatika, meditsiinitehnoloogia ja keemiline töötlemine.

Suuruse ja spetsifikatsioonide ühilduvus: pagoodi välisläbimõõt hõlmab seitset levinud spetsifikatsiooni – 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm ja 20 mm –, võimaldades seda sobitada erinevate pehmete voolikutega, mille siseläbimõõt on vahemikus 3–19 mm.

Paigaldussuuna paindlikkus: ristikujuline neljasuunaline struktuur toetab mitut sisendi/väljundi konfiguratsiooni – näiteks üks sisse/kolm väljund, kolm sisse/üks väljund ja kaks sisse/kaks väljund –, mis võimaldab paindlikku reguleerimist lähtuvalt torujuhtme tegelikust paigutusest.

Kohandamise võimalused: pakume ODM-i ja OEM-i kohandamisteenuseid, mis võimaldavad meil muuta pagoodi ogaprofiili, ogade arvu, portide arvu, pinnaviimistlust ja lasermärgistust vastavalt kliendi joonistele, et need vastaksid mittestandardsetele nõuetele.

Liidese laiendamine: seda saab kombineerida teiste sama seeria toodetega (nt L-tüüpi, T-tüüpi ja paneelikinnitusega pagoodiliitmikud), et luua terviklikke lahendusi voolu jagamiseks, suunamuutusteks ja paneelide ühendamiseks.
