Vaheseinte okasliitmik

Shenchi tutvustab kvaliteetseid vaheseinte okastraatliitmikke, mis on spetsiaalselt loodud voolikute suunamiseks läbi seadmepaneelide, tagades samal ajal usaldusväärse tihenduse. Need messingist, SUS304 ja SUS316L roostevabast terasest valmistatud liitmikud pakuvad tugevat korrosioonikindlust ja sobivad paljudes töötingimustes.

Toote struktuur

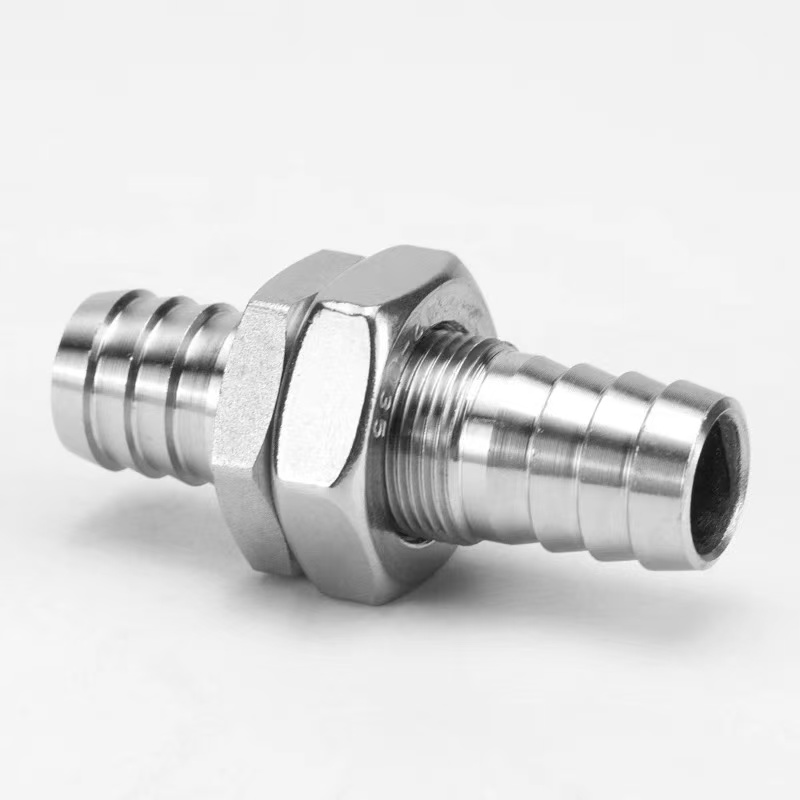

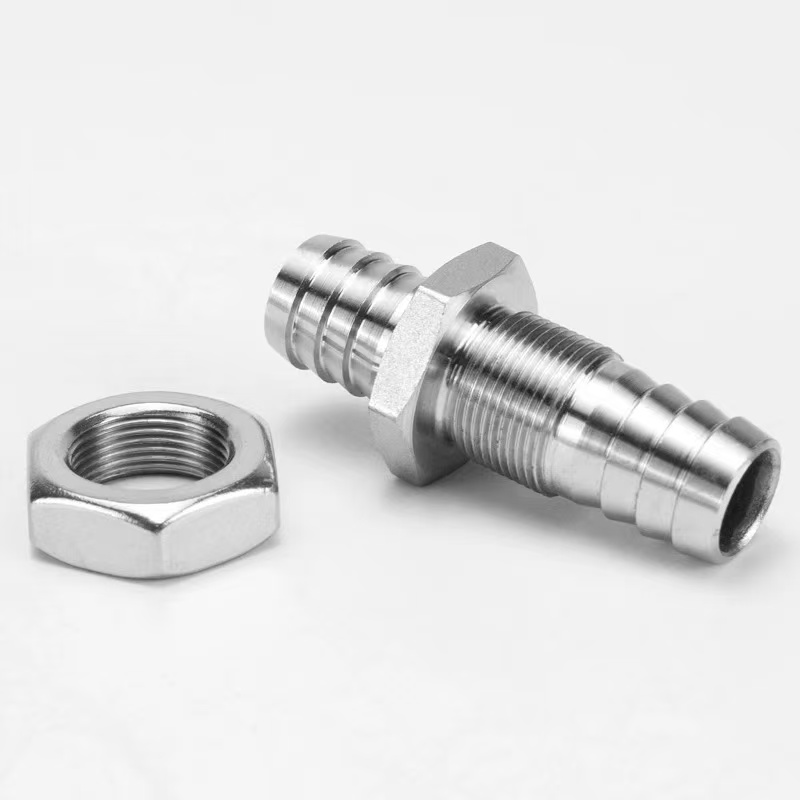

Vaheseinte okasliitmiku struktuur sisaldab vaheseina keermeid, lukustusmutrit ja okastega voolikuühendusi. Paigaldamise ajal on vaja ainult paneeli auku; mutri pingutamine lõpetab kinnitus- ja tihendusprotsessi.

Okkasega otsal on libisemisvastane soonekujundus, mis tagab turvalise ühenduse kasutamisel koos voolikuklambriga. Neid liitmikke kasutatakse laialdaselt juhtkappides, veetöötlusseadmetes, meditsiiniinstrumentides ja muudes seotud valdkondades.

Toote spetsifikatsioonid

Struktuurilised eelised

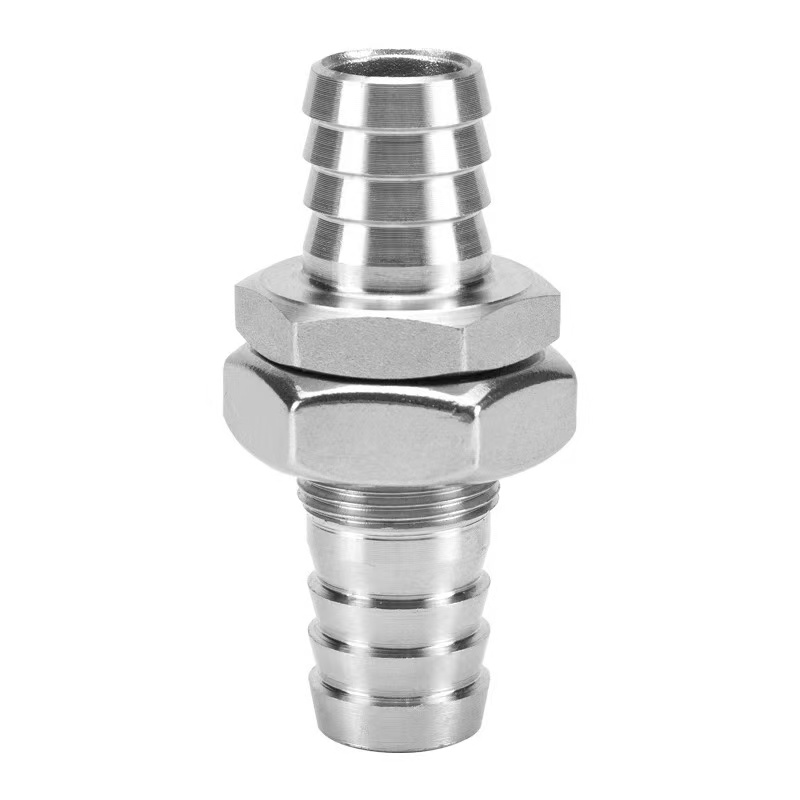

Vaheseinte okasliitmik on toruliitmik, mis on spetsiaalselt ette nähtud voolikute suunamiseks läbi seadmepaneelide, korpuste või vaheseinte, tagades samas fikseeritud tihenduse. Selle põhikonstruktsioon sisaldab vaheseina keermeosa, lukustusmutrit, tihendit ja okasvoolikuühendust. Paigaldamise ajal tuleb paneelile teha vaid vastava läbimõõduga auk. Liitmiku keermeosa juhitakse läbi augu ja mutter pingutatakse vastasküljelt, et kinnitada ja tihendada.

1. Vaheseina kinnitusstruktuur:Keermeosa pikkus on kohandatud tavaliste paneeli paksustega. Kui lukustusmutter on pingutatud, moodustab see paneeliga jäiga kinnituse, tagades, et liitmik püsib kindlalt ka väliste tõmbejõudude mõjul.

2. Okasvooliku ühendus:Paneeli ühel või mõlemal küljel on vooliku sisestamiseks ja voolikuklambriga hermeetilise ühenduse moodustamiseks mõeldud koonushambad. Okkaseotsal on kahekordne libisemisvastane soon, mis pakub oluliselt suuremat väljatõmbetakistust kui tavalised liitmikud.

3. Tihendussüsteem:Paneeli mõlemal küljel on kummist tihendid või O-rõngad. Mutri pingutamisel surutakse tihendustihend kokku, saavutades paneeli ava vee- ja tolmukindla tihendi, mille kaitseklass on kuni IP65 või kõrgem.

Paigaldusmeetod

Shenchi vastupidavaid vaheseinte okastliitmikke on lihtne paigaldada. Turvalise ja suletud ühenduse saab saavutada vaid kuue etapiga:

1. samm: paneeli augu ettevalmistamine

Tee paneelile vastav ümmargune auk, lähtudes keermeosa välisläbimõõdust. Tihendi kahjustamise vältimiseks veenduge, et augu serv oleks sile ja jämevaba.

2. samm: paigaldage tihendustihend

Lükake kaasasolev EPDM-tihend keermeosale, surudes seda vastu liitmiku alust. Kui paneeli mõlemal küljel on vaja tihendada, asetage mõlemale küljele üks tihend.

3. samm: sisestage läbi paneeli

Sisestage keermeosa paneeli ühelt küljelt avasse, tagades, et liitmiku alus puutub kokku paneeliga, mille vahel on tihend.

4. samm: pingutage lukustusmutter

Keerake lukustusmutter paneeli vastasküljel oleva keermeosa külge ja pingutage seda järk-järgult mutrivõtmega. Soovitatav pöördemoment: 5–8 N·m messingmaterjalide ja 8–12 N·m roostevaba terase puhul. Hoidke liitmiku korpus pingutamise ajal paigal.

5. samm: ühendage voolik

Valige spetsifikatsioon, mille puhul tera välisläbimõõt on 0,5–1 mm suurem kui vooliku siseläbimõõt. Sisestage voolik vertikaalselt okastraat otsa, kuni see jõuab aluseni. Kõrgsurverakenduste puhul kasutage roostevabast terasest voolikuklambrit ja kinnitage see teise ja kolmanda oga vahele.

6. samm: tihendi terviklikkuse test

Tehke staatilise rõhu test 1,5-kordse töörõhuga. Kui kolme minuti jooksul ei leki, on paigaldus kvalifitseeritud.
