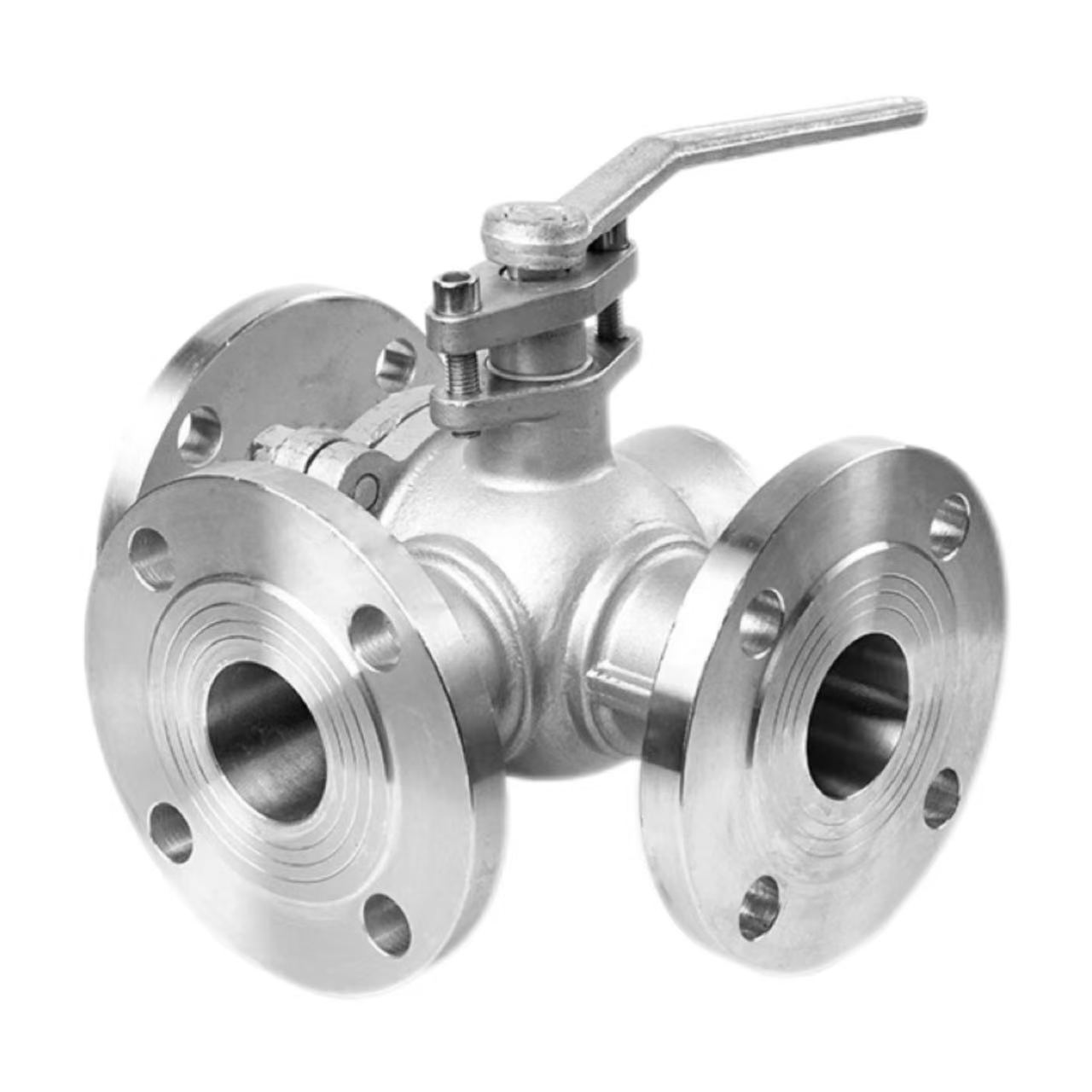

Kolmekäiguline ääriku kuulkraan

Tööpõhimõte

Shenchi tehase korrosioonikindla kolmekäigulise ääriku kuulventiili tööpõhimõte põhineb kuuli sisse lõigatud L- või T-kujulistel kanalitel. Pall asetatakse klapi korpuse keskele ja pööratakse käepideme abil. Kui kuul pöörleb, joonduvad kanalid erinevate klapiportidega või nihkuvad nendest, realiseerides keskmise voolu suuna ümberlülitumise, ühendamise või jagamise.

L-kujuline pall:

 90° pööramine võimaldab söötmel lülituda sisselaskeavast suvalisele väljalaskeavale, mis sobib ühe sisselaskeava ja kahe väljalaskeava või kahe sisselaskeava ja ühe väljalaskeavaga stsenaariumide ümberpööramiseks, näiteks kahe reaktori vaheldumisi vedeliku tarnimiseks.

T-kujuline pall:

180° pööramine võimaldab ühendada kõik kolm porti samaaegselt või ühendada mis tahes kaks porti, mis sobib kahe kandja segamiseks ja seejärel väljastamiseks (ühendamiseks) või ühe kandja kaheks väljundiks jagamiseks (jagamine), näiteks kliimaseadme kuuma ja külma vee segamissüsteemides.

Toote parameetrid:

Toote nimi: kolmesuunaline äärikuga kuulkraan	Tehnilised andmed: (1/8"-4") DN6-DN100
Nimirõhk: PN16	Korpuse materjal: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardid: ANSI, BS, DIN, ISO, JIS	Kohaldatav temperatuur: -20 ℃ ~ +150 ℃ (standard), kuni +350 ℃ (kõrge temperatuur), kuni -196 ℃ (madal temperatuur)
Sisemine metallmaterjal: WCB, SUS304 (CF8), SUS316L (CF3M)	Keskmine temperatuur: kõrge temperatuur, madal temperatuur, keskmine temperatuur, normaalne temperatuur
Töömeetod: käsitsi	Tihendid: EPDM, PPL
Ühendusmeetod: äärikühendus	Kasutusalad: vesi, õhk, gaas, õli, vedelikud jne.
Päritolu: Hiina	Näidis: proovid on saadaval

Äärikuühenduse eelised:

Shenchi 3-suunalise äärikuga kuulventiilid kasutavad äärikühendusi. Võrreldes keermestatud ühendustega pakuvad äärikühendused suuremat survekindlust; PN16 reiting talub stabiilselt 1,6 MPa survet. Lahtivõtmine on mugav, hõlbustades torustiku regulaarset kontrolli ja hooldust. Tagatud on usaldusväärne tihendus; ääriku tihend ja poldid töötavad koos, et vältida lekkeohtu. Sobib suure läbimõõduga torustike jaoks; DN50 suuremate läbimõõtude puhul, kus keermestatud ühendused on keerulised, on standardvalik äärikud. Hiina 3-suunaliste äärikutega kuulventiilide tootja Shenchi pakub ANSI, BS, DIN ja JIS standarditele vastavaid äärikuid, mis vastavad globaalsete klientide vajadustele.

Paigaldamise võtmepunkt 1: ääriku joondamine

Ääriku joondamine Shenchi kolmekäigulise ääriku kuulventiili paigaldamisel peavad äärikupinnad olema joondatud. Kaks äärikut peaksid olema paralleelsed ja kontsentrilised, kusjuures kõrvalekalle ei tohi ületada ääriku tihendi lubatud vahemikku. Poltide sundjoondamine põhjustab klapi korpuse deformatsiooni, mis mõjutab kuuli pöörlemist ja tihendusvõimet. Pärast joondamist tuleb tihend asetada keskele ja seda ei tohi nihutada. Madala hinnaga kolmekäiguline äärikukuulkraan ei võrdu madala kvaliteediga; Shenchi tooted pakuvad suurt täpsust ja lihtsamat paigaldamist. Korrosioonikindlatel kolmesuunalistel äärikukuulventiilidel on standarditele vastav ääriku pinnaviimistlus, mis tagab usaldusväärsema tihenduse.

Teine paigalduspunkt: poltide pingutamine

Äärikupoldid tuleb pingutada järk-järgult diagonaalselt. Rakendage pöördemomenti järk-järgult 2-3 etapis, järgides 180° diagonaali. Ärge pingutage ühte külge korraga, vastasel juhul tekib ebaühtlane surve tihendile lekkekanalid. Poldi pöördemoment peab vastama standardväärtustele; ülepingutamine kahjustab äärikut või polte, samas kui alakeeramine põhjustab ebapiisava tihenduse. Shenchi 3-suunalise ääriku kuulventiili tehas pakub paigaldajatele soovitatud pöördemomendi tabelit. Need paigalduskohad on ventiili pikaajalise lekkevaba töö tagamiseks üliolulised; palun järgige rangelt spetsifikatsioone.

Paigalduspunkt 3: torujuhtme tugi ja puhastamine

Enne paigaldamist tuleb torujuhtme sisemus puhastada, et eemaldada keevitusräbu, rauaviilud, liiv ja muud mustused. Ventiiliõõnde sattuvad võõrkehad võivad palli või tihendeid kriimustada, põhjustades lekkeid. Torujuhe peab olema iseseisvalt toetatud; klapp ei tohi taluda torujuhtme raskust. Suure läbimõõduga T-ääriku kuulventiilid on rasked; torujuhtme vajumine võib tõmmata ääriku tsentrist välja, kahjustades tihendit. Korrosioonikindlad teeääriku kuulventiilid on valmistatud WCB, SUS304 või SUS316L materjalidest, vasest või roostevabast terasest klapi südamikuga. Pärast paigalduspunktide lõpetamist peaks käepide vabalt pöörlema, ilma kinnikiilumiseta; seejärel on klapp kasutamiseks valmis.
