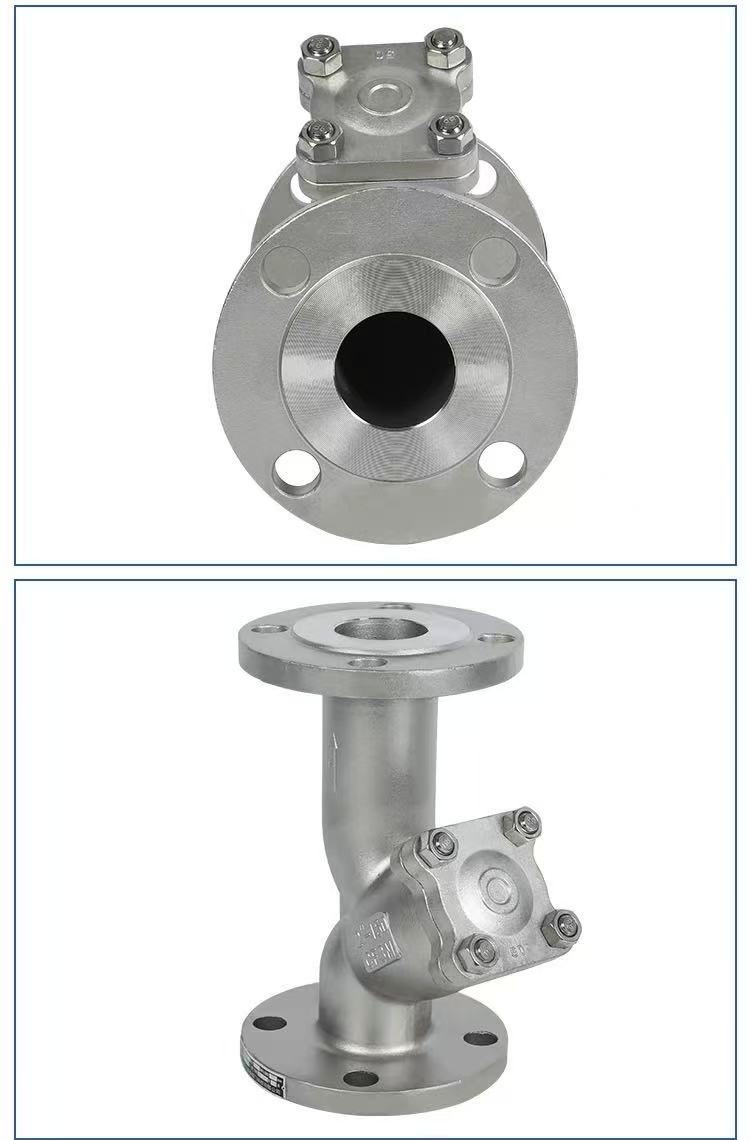

Ameerika standardääriku Y-tüüpi filter

Tööpõhimõte

Shenchi tehase integreeritud American Standard Flange Y-tüüpi filter töötab filtri ekraani pealtkuulamise põhimõttel. Sööde siseneb korpusesse sisselaskeava otsast ja voolab läbi Y-kujulise konstruktsiooni sees oleva filtriekraani. Tahked lisandid on filtriekraani sees blokeeritud, samal ajal kui puhas keskkond läbib väljalaskeava ja väljub sellest. Filterekraani kogupindala on 3-4 korda suurem kui toru ristlõike pindala, mille tulemuseks on madal takistus ja kiire vool. Tühjendamiseks keerake lahti alumine kork või eemaldage ääriku kate, eemaldage filtriekraan, puhastage see ja paigaldage see uuesti. Põhikorpus on valmistatud WCB, SUS304 (CF8) või SUS316L (CF3M) materjalidest, kasutades integreeritud valuprotsessi, mille tulemuseks on õmblusteta korpus ja usaldusväärne survekindlus. Shenchi tooted sobivad lisandite filtreerimiseks torustikes, mida kasutatakse nafta-, keemia- ja veepuhastustööstuses.

Toote parameetrid

Toote nimi: Ameerika standardääriku Y-tüüpi filter	Tehnilised andmed: (1/8"-4") DN6-DN100Tehnilised andmed: (1/8"-4") DN6-DN100
Nimirõhk: PN16	Korpuse materjal: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardid: ANSI, BS, DIN, ISO, JIS	Kohaldatav temperatuur: -20 ℃ ~ +150 ℃ (tavaline), kuni +350 ℃ (kõrge temperatuuriga tüüp), kuni -196 ℃ (madala temperatuuri tüüp)
Sisemine metallmaterjal: WCB, SUS304 (CF8), SUS316L (CF3M)	Keskmine temperatuur: kõrge temperatuur, madal temperatuur, keskmine temperatuur, normaalne temperatuur
Töömeetod: käsitsi	Tihendid: EPDM, PPL
Ühendusmeetod: äärikühendus	Kasutusalad: vesi, õhk, gaas, õli, vedelikud jne.
Päritolu: Hiina	Näidis: proovid on saadaval

Peamised punktid paigaldamiseks

Suuna kinnitamine, ääriku joondamine ja pingutamine ning torujuhtme tugi ja kaitse.

Shenchi American Standard Flange Y-tüüpi filtrite paigaldamisel pöörake tähelepanu kolmele põhipunktile: Esiteks kinnitage voolu suund. Klapi korpusel olev nool peab olema joondatud keskmise voolu suunaga ja lisandite settimise hõlbustamiseks tuleb filtriekraan paigaldada allapoole. Teiseks tagage ääriku joondamine ja pingutamine. Ääriku pinnad peaksid olema paralleelsed ja kontsentrilised, tihend keskel ja poldid peavad olema järk-järgult pingutatud diagonaalselt, et vältida kesta deformatsiooni. Kolmandaks tagage torujuhtme tugi ja eelfiltri kaitse. Filter ei tohi taluda torujuhtme raskust; torujuhe tuleb enne paigaldamist puhastada, et eemaldada suured osakesed. Shenchi pakub üksikasjalikke paigaldusjuhiseid, toetab ODM/OEM-i kohandamist ja filtri võrgusilma suurust saab vastavalt vajadusele reguleerida, et tagada filtri pikaajaline stabiilne töö.

Tõhusalt filtreeritud ained

Shenchi ASME standardääriku Y-tüüpi filtrid filtreerivad peamiselt torujuhtmete keskkonnas olevaid tahkeid hõljuvaid aineid. Siia kuuluvad: keevitusräbu, rauaviilud ja torujuhtme keevitamisel tekkivad roostejäägid; ehitusest üle jäänud liiv, muld, kanepikiud ja hermeetikujäägid; tahked osakesed, kristallid ja setted, mida kandja ise kannab; torujuhtme vananevast ja kooruvast siseseinast pärit roostekivi ja katlakivifragmendid; ja metallilaastud ja muud lisandid määrdeõlis. Filtreerimise täpsust saab valida vahemikus 50-300 sõela, olenevalt kandja nõutavast puhtusest. Hiinas valmistatud ASME standardääriku Y-tüüpi filtrid on valmistatud WCB, SUS304 ja SUS316L materjalidest, pakkudes korrosioonikindlust ja kohanemisvõimet erinevate kandjatega.

Filtreerimiseks mittesobivad ained

Shenchi ASME B ääriku Y-tüüpi filtrid ei sobi järgmiste ainete filtreerimiseks: keskkonnas lahustunud kemikaalid (näiteks soolad soolvees, happed ja leelised lahustes); õli-vesi emulsioonid; viskoossed pastad või kolloidid; kiulised pehmed lisandid (mis võivad filtriekraani läbi tungida või selle ümber mähkida); ja gaasilised saasteained gaasilises keskkonnas. Nende kandjate jaoks tuleb valida muud tüüpi filtrid. ASME B ääriku Y-tüüpi filtrite müümisel kinnitab Shenchi kliendiga meedia omadused, et vältida vale valikut. ASME B ääriku Y-tüüpi filtrid koos hinnakirjadega sisaldavad üksikasjalikke valikujuhiseid.
