Kaheosaline kahepoolse väliskeermega kuulventiil

Shenchi teaduse populariseerimine: mis täpselt on kvaliteetne kaheosaline kahekordse väliskeermega kuulventiil?

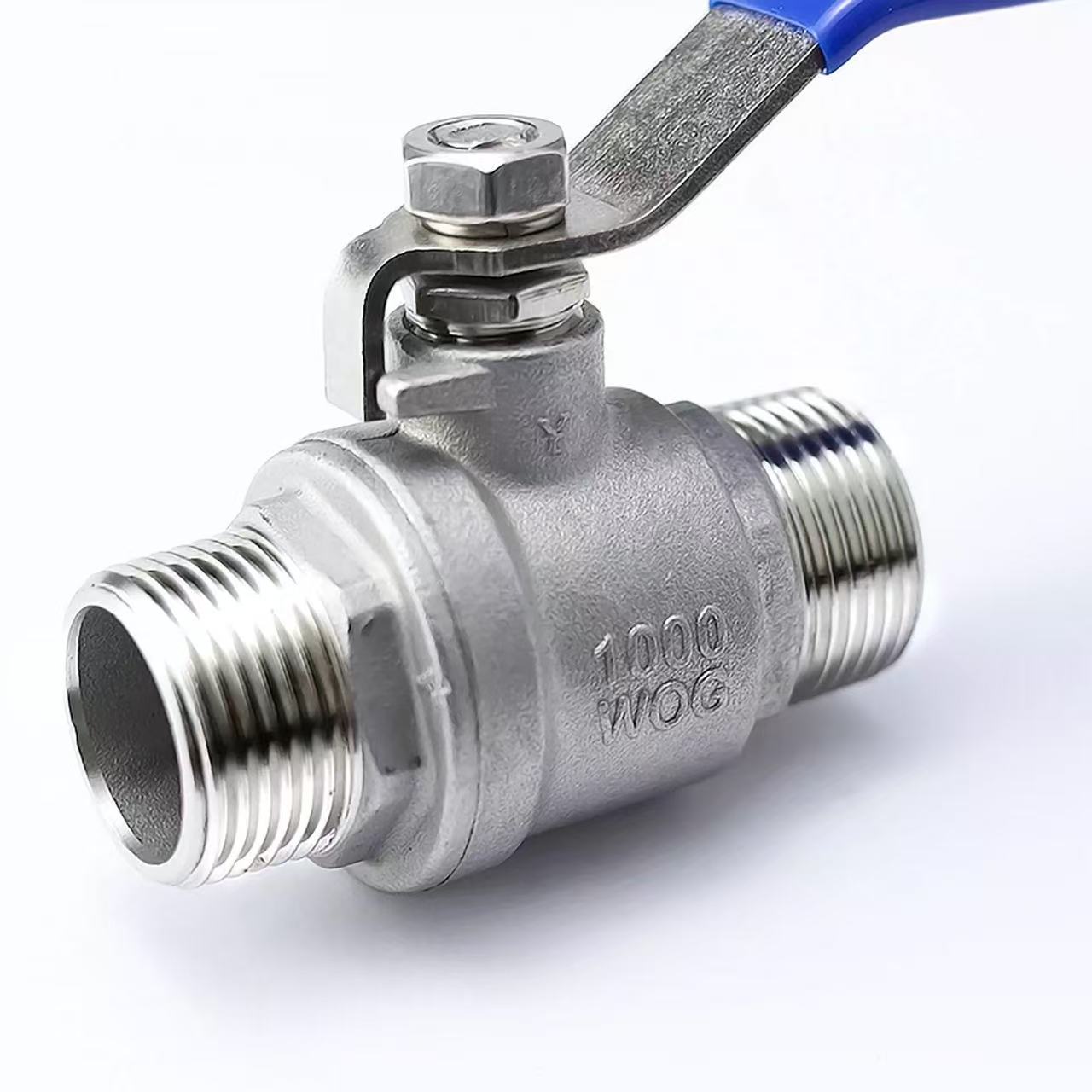

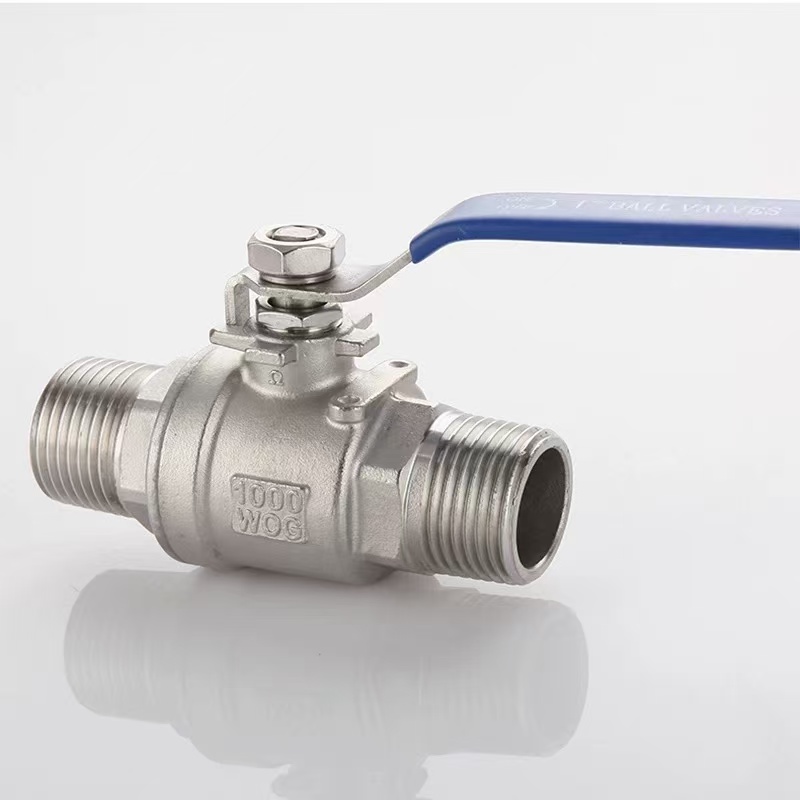

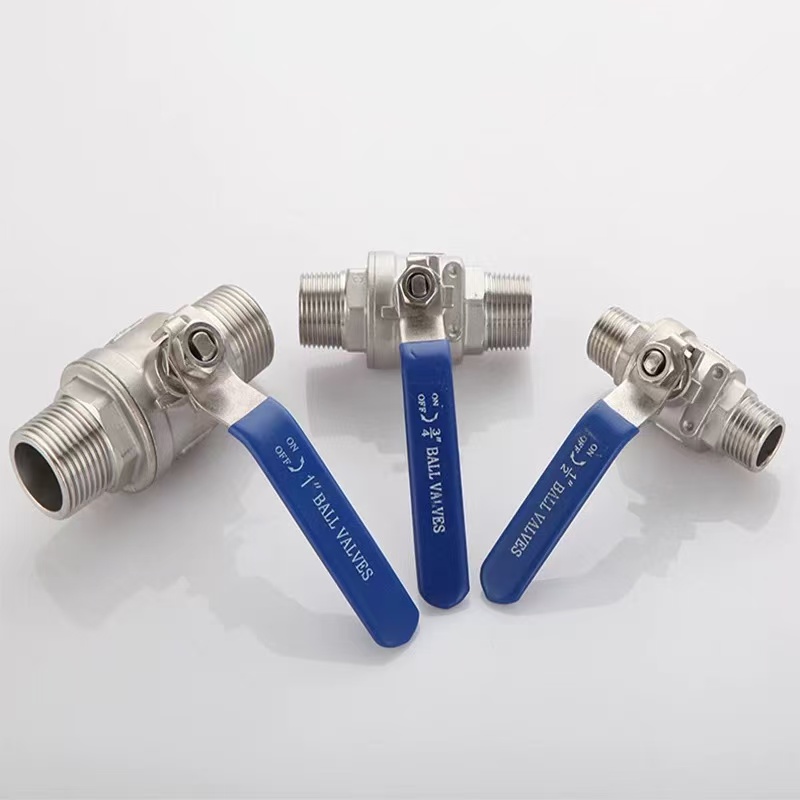

Kaheosaline kahekordse väliskeermega kuulventiil on kuulventiil, mille mõlemas otsas on väliskeermed ja mis on kokku pandud kahest kerekomponendist. Selle ventiili Shenchi versioon pakub korpuse materjale messingist, SUS304 või SUS316L, mille sisemine metall sobib korpusega, et vältida voolutee korrosiooniriski. See kasutab EPDM-tihendeid ja käsitsi töötamist, mis sobib vee, õhu, õli, gaasi jms kandmiseks. „Kvaliteetne kaheosaline kahekordse väliskeermega kuulventiil” on määratletud keerme suure täpsuse, väikese töömomendi, pika tihendi tööea ja otseühenduse sisekeermega portidega ilma täiendavate adapteriteta.

Toote parameetrid

Toote nimi: Kaheosaline kahekordse väliskeermega kuulkraan	Tehnilised andmed: (1/8"-4") DN6-DN100
Nimirõhk: PN16	Korpuse materjal: messing, SUS304, SUS316L
Standardid: ANSI, BS, DIN, ISO, JIS	Keermed: NPT, BSP, BSPT, DIN jne.
sisemine metall Materjal: messing, SUS304, SUS316L	Keskmine temperatuur: kõrge temperatuur, madal temperatuur, keskmine temperatuur, tavaline temperatuur
Töömeetod: käsitsi	Tihend: EPDM
Ühendusmeetod: keermestatud ühendus	Kasutusalad: vesi, õhk, gaas, õli, vedelikud jne.
Päritolu: Hiina	Näidis: proovid on saadaval

Paigalduseelse ülevaatuse ja keermeühenduse spetsifikatsioonid Shenchi kaheosalise kahekordse väliskeermega kuulventiili jaoks

Hiinast pärit kaheosalise kahekordse väliskeermega kuulventiili tarnija Shenchi soovitab enne paigaldamist kontrollida, et mõlemad ventiili korpuse väliskeermed oleksid vigastamata ja korralikult ühendatud sisetoru keermetega. Kandke mõõdukat PTFE-teipi ühtlaselt niidi suunas 2-3 mähisega. Shenchi esmaklassilisel kaheosalisel kahekordse väliskeermega kuulventiilil on keermejuurtes mutrivõtmed. Paigaldamise ajal kasutage nendel tasapindadel otsmutrivõtit; Ärge kunagi pöörake keskmist klapi kereosa, et vältida sisemise kuuli südamiku vale joondamist.

Peamised punktid tihendi positsioneerimiseks ja klapi korpuse pöördemomendi juhtimiseks

Kaheosalise kahekordse väliskeermega kuulventiili põhikomponendid hõlmavad kahte korpuse poolt, keskmist kuulsüdamikku, varre ja EPDM-tihendeid. Shenchi disainis on need kaks korpust ühendatud keskmiste keermete kaudu. Veenduge, et tihend (korpuse poolte vahel) oleks tsentreeritud ilma viltu. Pingutage käsitsi kuni kontakti, seejärel kasutage tööriista, et teha veel 1/4 pööret. Liigne pöördemoment deformeerib EPDM-i tihendeid ja põhjustab rikke. Soodne kaheosaline kahekordse väliskeermega kuulventiil ei tohiks kunagi kahjustada tihenduskvaliteeti; õige pöördemomendi juhtimine mõjutab otseselt klapi eluiga.

Kohapealne klapivarre tihendi ja lüliti piiramismehhanismi reguleerimismeetod

Shenchi kaheosalise kahe väliskeermega kuulventiili varrel on EPDM O-rõngastihend. Pärast paigaldamist keerake ventiil käsitsi kaks korda ringi, et kontrollida lekkeid varre juures. Kerge lekke korral pingutage õrnalt varre tihendimutrit (mitte rohkem kui 1/8 pööret). Pange tähele ka käepideme peatumispiire: toruga paralleelne käepide näitab avatud; risti tähistab suletud. Esmaklassiline kaheosaline kahekordse väliskeermega kuulventiil sisaldab mehaanilisi tõkkeid äärmuslikes asendites. Ärge kunagi pingutage jõudu nendest piiridest kaugemale, vastasel juhul võib sisemine kuuli südamik ja tihenduspinnad kahjustada saada

Levinud paigaldusvigade vältimise ja kohapealse tihendamise katseprotseduurid

Shenchi kaheosalise kahekordse väliskeermega kuulventiili paigaldamisel vältige: keermete ülemähkimist hermeetikuga, mis põhjustab prahi klapiõõnde, toruvõtmete kasutamist otse klapi korpuse pinnal või toru prahi puhastamata jätmist enne paigaldamist. Õige toiming: pärast paigaldamist tehke survetest, avage aeglaselt ventiil, kandke seebiveega kõik keermestatud ühendused ja korpuse ühenduskohad ning jälgige mullide olemasolu. Esmaklassiline kaheosaline kahekordse väliskeermega kuulventiil ei tohiks katserõhul PN16 säilitada viie minuti jooksul rõhulangust. Pärast katsetamist jätke klapp pooleldi avatuks, et vältida tihendi pikaajalist kokkusurumist ühel küljel.
