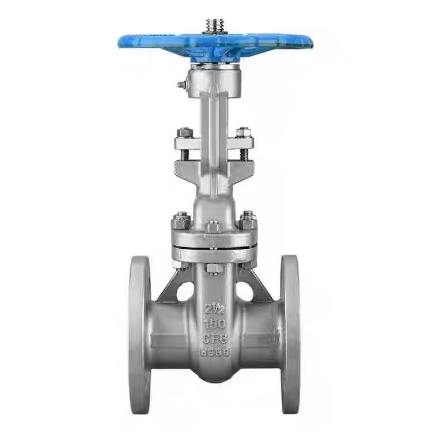

Ameerika standardne tõusva varrega äärikuga väravaklapp

ASME tõusva varrega äärikuga väravaklapi tööpõhimõte

Kui operaator pöörab käsiratast, paneb käsiratas klapivarre pöörlema. Trapetsikujuline niit klapivarre ülemises otsas haakub klapivarre mutriga, muutes pöörleva liikumise aksiaalseks lineaarseks liikumiseks. Kuna klapivars ja värav on ühendatud, viib klapivars väravat koos üles või langema.

Klapi avamiseks keerake käsiratast vastupäeva. Klapivars sunnib väravat lineaarse liikumisega ülespoole liikuma, põhjustades värava lahtiühendamise klapipesast. Kui värav tõstetakse kõrgusele, mis on võrdne ventiili kahekordse nimiläbimõõduga, on vedeliku läbipääs täiesti takistamatu ja klapp on täielikult avatud asendis. Töötamise ajal keeratakse käsiratas tavaliselt asendisse, kus seda enam pöörata ei saa, ja seejärel keeratakse pool pööret ühe pöörde võrra tagasi, et saavutada täielikult avatud asend, vältides klapivarre lukustumist temperatuurimuutuste tõttu.

Klapi sulgemiseks keerake käsiratast päripäeva. Klapivars sunnib väravat lineaarse liikumisega allapoole liikuma, põhjustades värava surumise vastu klapipesa. Käsiratta poolt rakendatav pöördemoment tekitab sunnitud tihendusjõu ja torujuhtmes oleva keskkonna rõhk surub ka värava vastu teist klapipesa, moodustades isetihenduva efekti. See topelttegevus tagab suletud olekus lekke puudumise.

Tõusva varrega väravaklapi põhiomadus seisneb selles, et ventiili vars tõuseb ja langeb sünkroonselt väravaga. Operaatorid saavad visuaalselt määrata klapi avatud/suletud oleku, jälgides ventiili varre pikkust, mis ulatub klapikaanest kaugemale – mida pikem vars ulatub, seda laiemalt klapp on avatud; kui vars on täielikult sisse tõmmatud, on klapp suletud.

Eriti oluline on märkida, et ASME (American Standard) tõusva varrega äärikventiile saab kasutada ainult täielikult avatud või täielikult suletud asendis ja neid ei saa kasutada juhtventiilidena. Kui jäetakse pikaks ajaks osaliselt avatud asendisse, õõnestab kiiresti voolav aine tihenduspindu, põhjustades värava ja istme kulumist, mis lõpuks põhjustab ventiili lekke. Lisaks võib keskkond sisse voolata siibri mõlemalt küljelt mõlemas suunas, välistades vajaduse arvestada paigaldamise ajal voolu suunda ja hõlbustada koha paigutust.

Toote parameetrid

Kõrge temperatuuri ja kõrge rõhu vastupidavus

Shenchi ASME standardse tõusva varrega äärikuga väravaklappidel on kaks peamist jõudluse eelist: vastupidavus kõrgele temperatuurile ja kõrge rõhukindlus. WCB materjal talub temperatuuri kuni 425 ℃, samas kui roostevaba teras sobib laiemale temperatuurivahemikule. Rõhuklass 150, töörõhk ulatub toatemperatuuril 1,9 MPa-ni, ületades PN16 standardi. Tihendid on saadaval kõrge temperatuurikindla PPL- või veekindla EPDM-tüüpi. Hiinas valmistatud Shenchi rakendab kõikehõlmavat kvaliteedikontrolli alates toorainest kuni valmistoodeteni, tagades pikaajalise stabiilse töö kõrge temperatuuri ja kõrge rõhu tingimustes.

Usaldusväärne kõrgsurve jõudlus, mis ületab klassi 150 standardeid

Shenchi ASME B16.10 standardne tõusva varrega äärikventiil on usaldusväärse kõrgsurvekindlusega. Äärikühendus vastab ASME B16.10 standarditele, millel on ühtlaselt pingutatud poldid ja ühtlane survejaotus tihenditel. Klassi 150 reiting pakub toatemperatuuril töörõhku 1,9 MPa koos piisava mõõdetud rõhuvaruga. Klapi korpuse seina paksus on konstrueeritud vastavalt ASME standarditele, ületades riiklikud standardid ohutuse suurendamiseks. Shenchi pakub soodushinnaga ASME standardseid tõusva varrega äärikventiile; hulgiostud kvalifitseeruvad allahindlustele ja tagavad pikaajalise stabiilse töö kõrge rõhu tingimustes.

Tehase otsehangete ja OEM-i kohandamise tugi

Shenchi kui ASME (American Standard) tõusva varrega äärikventiilide tarnija pakub proovide valmistamise teenuseid. Pakume soodushinnaga ASME tõusva varre äärikuga ventiile läbipaistvate tehasehindadega, välistades vahendajate juurdehindlused. Toetame ODM-i ja OEM-i kohandamist; materjale, läbimõõtu, ääriku standardeid ja töömeetodeid saab kohandada vastavalt teie vajadustele. Meie ASME tõusva varre äärikuga ventiile on lihtne hooldada, need on lihtsa konstruktsiooni ja madalate hoolduskuludega. Hiinas valmistatud Shenchi ASME tõusva varrega äärikuga ventiilid on kvaliteetsed ja stabiilsed. Ülemaailmsed kliendid on teretulnud Shenchiga ühendust võtma, et saada üksikasjalikke tehnilisi parameetreid ja uusimaid sooduspakkumisi.
